Сигнализатор-анализатор хрома СХ-2 предназначен для сигнализации о превышении концентрации шестивалентного хрома от установленной нормы в системах автоматического регулирования на установках очистки сточных вод при поддержаниии величины pH контролируемой среды в пределах 2…3 с точностью ± 0,2 pH. Достоинства сигнализатора-анализатора наличия шестивалентного хрома СХ-2
- Возможность подключения к сигнализатору-анализатору наличия в сточных водах шестивалентного хрома СХ-2 сигнализирующих, регистрирующих и регулирующих устройств.
- Электрохимическая очистка электродов.
Сигнализатор-анализатор наличия хрома СХ-2 сохраняет свою работоспособность в следующих условиях эксплуатации:
|
температура анализируемой среды для хромосодержаших стоков, °С |
от 5 до 50 |
|
давление анализируемой среды избыточное, МПа |
до 0,2 |
|
в хромовых стоках допустимо наличие следующих веществ: |
— |
|
цинка, меди, никеля |
до 15 мг/л |
|
при концентрации шестивалентного хрома |
от 0,1мг/л и выше |
|
кадмия, железа |
до 5 мг/л |
|
при концентрации шестивалентного хрома |
от 1 мг/л до 15 мг/л |
|
питание анализатора от сети переменного тока напряжением, В |
220 ± 22 |
|
частотой, Гц |
50 ± 0,5 |
|
мощность потребления от сети, В-А, не более |
35 |
|
расстояние от чувствительного элемента до усилителя, м |
150 |
|
от усилителя до преобразователя и сигнализирующего устройства, м |
до 1000 |

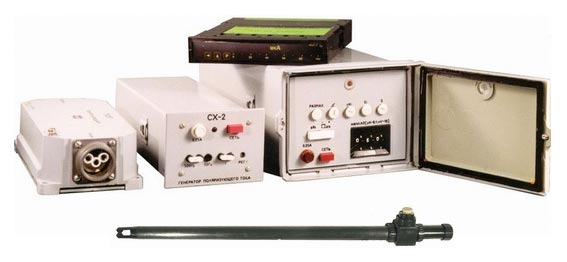

Комплектность, габаритные размеры и масса сигнализатора-анализатора наличия шестивалентного хрома СХ-2
|
№ |
Наименование показателя |
Кол-во на |
Габариты, мм, |
Масса, кг, |
Примечание |
|
1 |
Преобразователь П-217, |
1 |
— |
— |
— |
|
усилитель входной |
240х110х65 |
1,5 |
— | ||
|
блок преобразователя |
370х175х125 |
1,8 |
— | ||
|
2 |
Микроамперметр М1730МС |
1 |
— |
— |
— |
|
3 |
Чувствительный элемент |
1 |
— |
— |
Длина погружной |
|
ЭЧПг-3-800 |
1500х190х105 |
3,5 |
0,8 | ||
|
ЭЧПг-3-1200 |
1900х190х105 |
4,0 |
1,2 | ||
|
ЭЧПг-3-1600 |
2300х190х105 |
4,5 |
1,6 | ||
|
4 |
Генератор поляризующего тока |
1 |
280х110х80 |
1,7 |
— |
|
5 |
2 |
— |
— |
— | |
|
6 |
2 |
— |
— |
— | |
|
7 |
2 |
— |
— |
— | |
|
8 |
Электрод ЭО-01 |
2 |
— |
— |
— |
|
9 |
Электрод ЭЗ-01 |
1 |
— |
— |
— |
|
10 |
Комплект сменных частей |
1 |
— |
— |
— |
|
11 |
Паспорт СХ-2 |
1 |
— |
— |
— |
