Комплекс измерительный pNa-205.2 предназначен для автоматического непрерывного контроля активности ионов натрия в питательной и обессоленной воде, в конденсате пара высокого давления турбин и преобразования в унифицированный выходной сигнал постоянного тока с выдачей показаний на цифровое табло.

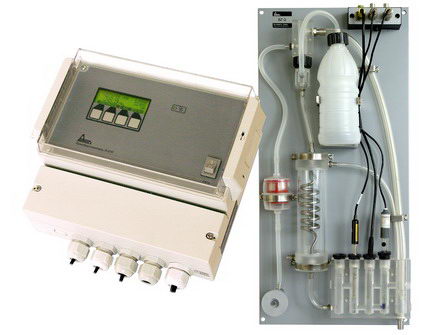

Комплекс измерительный pNa-205.2 состоит из микропроцессорного преобразователя и блока гидравлического.
При использовании комплекса измерительного pNa-205.2 в системах химического контроля, за состоянием Н-катионовых фильтров, предусмотрены расширенные диапазоны измерения активности pNa и концентрации cNa ионов натрия.
В комплексе измерительном pNa-205.2 предусмотрен автоматический контроль величины pH анализируемой среды (характеризующей качество подачи аммиака в измерительную ячейку при измерении ионов натрия) и температуры с выдачей показаний на цифровое табло и сигнализацией отклонения показаний от установленной нормы.
Комплекс измерительный pNa-205.2 входит в перечень приборов автоматического контроля ВХР ТЭС, прошедших экспертизу по приказу РАО "ЕЭС России" №229 от 16.11.1998 г.
Основные преимущества
- Электронный преобразователь комплекса измерительного pNa-205.2 выполнен в эргономичном, современном корпусе настенного исполнения с удобным расположением органов управления и гермовводов для подключения гидроблока, питания и исполнительных устройств. Корпус преобразователя и внешние подключения имеют класс защиты IP 65, что позволяет эксплуатировать анализатор в жестких цеховых условиях.
- Второй класс защиты по злектробезопасности позволяет эксплуатировать преобразователь без защитного заземления. Имеется жила заземления в шнуре питания для защиты от кондуктивной индустриальной радиопомехи.
- Комплекс измерительный pNa-205.2 прост в эксплуатации, работает в диалоговом режиме с использованием подсказок оператору.
- Имеется оперативная самодиагностика (параметров электродной системы и исправности преобразователя) и сигнализация о выходе измеряемой величины за пределы установленных допусков.
- На дисплее комплекса измерительного pNa-205.2 индицируются одновременно значение измеряемой величины, значение pH подщелаченной пробы, результаты оперативной самодиагностики и температура раствора.
- Использование стандартного датчика температуры позволяет избежать дополнительной настройки прибора для измерения температуры и термокомпенсации электродов.
- Результаты настройки хранятся в энергонезависимой памяти отключенного от сети анализатора неограниченно долго.
- За счет применения современной элементной базы ведущих мировых производителей электронных компонентов, таких как "Burr-Brown", "Atmel", "Tompson" и др., достигается высокая надежность анализатора.
- Гидроблок представляет собой узел, включающий проточную ячейку и все необходимое для проведения измерений ионов натрия в протоке — приспособления для стабилизации скорости истечения, подщелачивания пробы и проведения настройки, разъемы для подключения преобразователя и др. Расход дорогостоящей пробы при измерении не превышает 3 л/ч.
- В составе гидроблока комплекса измерительного pNa-205.2 применено устройство для уравнивания температуры анализируемой пробы и калибровочных растворов при настройке, что позволяет существенно уменьшить погрешности при изменении температуры пробы.
Сертификаты
Комплекс измерительный состоит из:
Технические характеристики
Прибор выпускается в соответствии с ТУ РБ 400067241.005-2004
|
Наименование параметра |
Значение | |
| Количество каналов измерния | 2 | |
| Диапазон | cNa | 1 мкг/л ... 100 мг/л |
| pNa | 2.36 ... 7.36 | |
| pH | 6.00 ... 12.00 | |
| температура | 5.0 ... 55.0 °C | |
| Дискретность | pNa | 0.01 |
| pH | 0.01 | |
| температура | 0.1 °C | |
| Основная погрешность | cNa | ±22 % от измеряемой величины |
| pNa | ±0.1 | |
| pH | ±0.3 | |
| температура | ±1.0 °C | |
| Выходные сигналы | аналоговый | 0 ... 5 mA (Rн < 2 кОм) 4 ... 20 mA (Rн < 500 Ом) |
| цифровой | C2 (RS-232C) | |
| Температурная компенсация | автоматическая или ручная 10 ... 50 °C | |
| Дисплей | матричный ЖКИ | |
| Питание | (220+22-33) В или (36+3.6-5.4) В; (50±0.5) Гц | |
| Потребление | не более 7 В·А | |
| Габаритные размеры | преобразователя | 250 x 230 x 130 мм |
| блока гидравлического | 560 x 325 x 100 мм | |
| упаковки | 600 x 420 x 260 мм | |
| Масса | преобразователя | 1.3 кг |
| блока гидравлического | 2.5 кг | |
| комплекта | 8.6 кг | |
Модификации
|
Модификация |
Описание |
| pNa-205.2 | Комплекс измерительный pNa-205.2 со встроенным усилителем и напряжением питания 220 В |
| pNa-205.2-36В | Комплекс измерительный pNa-205.2 со встроенным усилителем и напряжением питания 36 В |
Комплект поставки
|
Комплекс измерительный pNa-205.2 | |
| - Преобразователь П-216.7 (*) | 1 шт. |
| - Блок гидравлический БГ-2 | 1 шт. |
| - Датчик температуры ТК-03 | 1 шт. |
| - Электрод ЭСК 10603/7 с отводом | 1 шт. |
| - Электрод ЭЛИС 212Na/3 | 1 шт. |
| - Комплект принадлежностей (набор кабелей для поверки) | 1 шт. |
| - Формуляр | 1 шт. |
| - Руководство по эксплуатации | 1 шт. |
| (*) В зависимости от напряжения питания анализаторы комплектуются соответствующими исполнениями преобразователей. | |

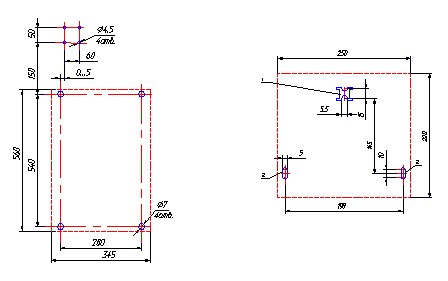

Габаритные и установочные размеры
