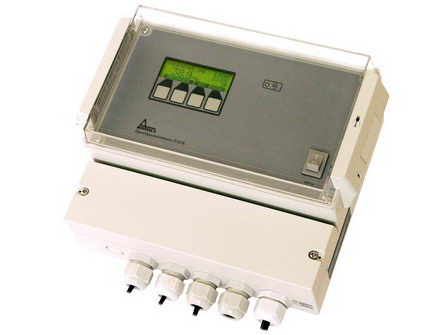

Преобразователь П-216.7 используется в составе анализаторов натрия, предназначенных для непрерывных потенциометрических измерений в технологических водных растворах, а также в системах автоматического контроля и регулирования технологических процессов различных отраслей народного хозяйства. Преобразователь П-216.7 рассчитан на работу с любыми серийно выпускаемыми чувствительными элементами, например БГ-2 и др.
Основные преимущества
- Преобразователь выполнен в эргономичном, современном корпусе настенного исполнения с удобным расположением органов управления и гермовводов для подключения чувствительных элементов и исполнительных устройств. Корпус и внешние подключения имеют класс защиты IP 65, что позволяет эксплуатировать преобразователь в цеховых условиях.
- Преобразователь прост в эксплуатации, работает в диалоговом режиме с использованием подсказок оператору. Имеется оперативная самодиагностика и сигнализация о выходе измеряемой величины за пределы установленных допусков.
- Использование стандартного датчика температуры не требует настройки для измерения температуры и термокомпенсации электродов.
- Результаты настройки хранятся в энергонезависимой памяти отключенного от сети преобразователя неограниченно долго.
- Второй класс защиты по безопасности позволяет эксплуатировать преобразователь без защитного заземления. Имеется жила заземления в шнуре питания для защиты от кондуктивной индустриальной радиопомехи.
- За счет применения современной элементной базы ведущих мировых производителей электронных компонентов достигается высокая надежность преобразователя.
Сертификаты
Технические характеристики
Прибор выпускается в соответствии с ТУ РБ 400067241.004-2003
Наименование параметра | Значение | |
| Диапазон | pX (pH) | -20.0 ... 20.0 |
| концентрация | 1 мкг/л (мкг/кг) ... 1000 мг/л (мг/кг) | |
| mV | -3000 ... 2000 | |
| температура | 0 ... 100 °C | |
| Выбор диапазона | автоматический | |
| Дискретность | pX (pH) | 0.01 |
| концентрация | 0.1, 1 | |
| mV | 1 | |
| температура | 0.1 °C | |
| Основная погрешность преобразователя | pX (pH) | ±0.04 |
| концентрация | 2.5 % | |
| mV | ±4 | |
| температура | ±0.5 °C | |
| Выходные сигналы | аналоговый | 0 ... 5 mA (Rн < 2 кОм) 4 ... 20 mA (Rн < 500 Ом) |
| цифровой | C2 (RS-232C) | |
| Температурная компенсация | автоматическая или ручная -20 ... 150 °C | |
| Дисплей | Графический ЖКИ | |
| Питание | (220+22-33) В или (36+3.6-5.4) В; (50±0.5) Гц | |
| Потребление | не более 7 В·А | |
| Габаритные размеры | преобразователя | 250 x 230 x 130 мм |
| блока гидравлического | 500 x 250 x 160 мм | |
| Масса | преобразователя | 1.3 кг |
| блока гидравлического | 5 кг | |
Модификации
Модификация | Описание |
| П-216.7 | Преобразователь со встроенным входным усилителем, имеющим два независимых канала усиления с высокоомными входами, с индикацией результатов измерения pNa, cNa (млг/л), мВ, °C и выходным унифицированным сигналом постоянного тока и напряжением питания 220 В |
| П-216.7-36В | Преобразователь со встроенным входным усилителем, имеющим два независимых канала усиления с высокоомными входами, с индикацией результатов измерения pNa, cNa (млг/л), мВ, °C и выходным унифицированным сигналом постоянного тока и напряжением питания 36 В |
Комплект поставки
Преобразователь П-216.7 | |
| - Преобразователь П-216.7 | 1 шт. |
| - Комплект принадлежностей (набор кабелей для поверки) | 1 шт. |
| - Формуляр | 1 шт. |
| - Руководство по эксплуатации | 1 шт. |
Габаритные размеры
