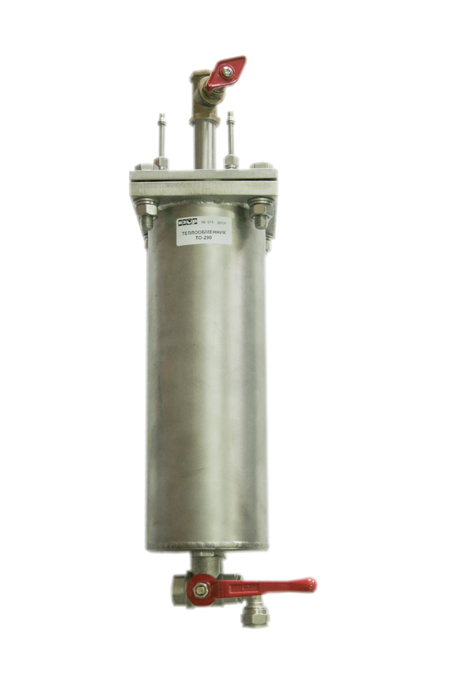

Применяется в технологических процессах атомных, тепловых и электрических станций, котельных и других объектов для охлаждения пробы, подаваемой на приборы автоматического и ручного химического контроля.
- Легкоочищаемая разборная конструкция
- Применяются материалы с высокими механическими свойствами: змеевик выполнен из стали 316 SS, корпус − из стали 304 (или 12Х18Н10Т)
- Оборудован обжимными фитингами для подсоединения линий пробы без сварки
- Снабжен специальным трехходовым шаровым вентилем для подачи/слива охлаждающей воды и регулирующим вентилем, обеспечивающим изменение расхода охлаждающей воды через теплообменник.
Технические характеристики
|
Наименование параметра |
ТО-290 |
ТО-145 |
|
Давление пробы на входе в ТО, МПа, не более |
32 |
32 |
|
Температура пробы на входе в ТО, °С, не более |
560 |
560 |
|
Номинальная площадь теплообмена, м2, не более |
0,290 |
0,145 |
|
Расход пробы через ТО, дм3/ч, не более |
|
|
|
· Проба (жидкость) |
100 |
100 |
|
· Проба (пар) |
60 |
60 |
|
Внутренний диаметр корпуса, мм, не более |
102 |
80 |
|
Внутренний диаметр змеевика, мм, не более |
4 |
4 |
|
Габаритные размеры, мм, не более |
130´560´175 |
110х560х150 |
|
Вес, кг, не более |
9,5 |
6,1 |
|
|
|
|
|
Параметры охлаждающей воды: |
|
|
|
− давление на входе, МПа; |
от 0,3 до 1,0 |
от 0,3 до 1,0 |
|
− температура, °С: |
|
|
|
· на входе, не более |
35 |
35 |
|
· на выходе, не более |
60 |
60 |
|
− расход охлаждающей воды, дм3/ч |
до 2500 |
до 2100 |
Комплект поставки:
Базовый комплект
Теплообменник
Дополнительно:
Комплект запасных частей к теплообменнику
Комплект монтажных частей к теплообменнику
Гарантия 12 месяцев
