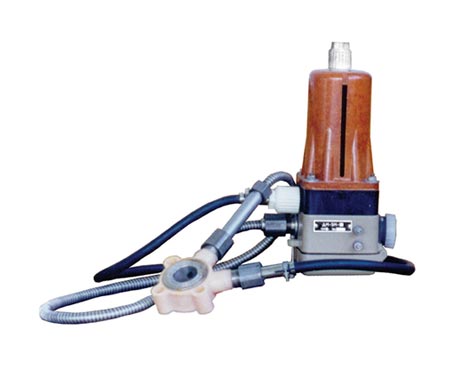

ДМ-5М — Арматура магистральная металлическая
Предназначены для размещения измерительного и вспомогательного электродов в трубопроводах или емкостях систем контроля и автоматического регулирования величины рН технологических процессов и соединение электродов с преобразователями.
ДОСТОИНСТВА
|
Модификация |
Диаметр |
Материал детали, |
Вспомогательный |
Давление | |
|
Корпус |
Ключ электролитический | ||||
|
ДМ-5М-1 |
30 |
Сталь 12Х18Н10Т |
Полипропилен |
Проточный ЭХСВ-1 |
от минус 0.09(~0.9) до плюс 0.6 (~6) |
|
ДМ-5М-2 |
Титан ВТ1-0 |
Фторопласт | |||
|
ДМ-5М-3 |
Полипропилен | ||||
|
ДМ-5М-4 |
Сталь 12Х18Н10Т |
Фторопласт | |||
|
ДМ-5М-5 |
- |
Непроточный ЭВП-08 |
от минус 0.09(~0.9) до плюс 0.025 (~0.25) | ||
|
ДМ-5М-6 |
Титан ВТ1-0 | ||||
Масса арматуры
|
Масса, кг, не более |
8,0 |
*Арматура комплектуется по заказу потребителя за дополнительную плату измерительными стеклянными электродами типа ЭСП-00-14 и вспомогательными электродами типа ЭХСВ-1 (насыщенными, выносными) с электролитическим ключом или непроточными электродами ЭВП-08. Контакт электродов ЭХСВ-1 с измерительной средой создается путем истечения насыщенного раствора KCL через слюдяные прокладки электролитического ключа. Потенциал относительно нормального водородного электрода при температуре 20 °С равен (201±3)мВ.
Давление измеряемой среды не должно превышать 0,6 МПа. При колебании давления более ±0,02 МПа необходимо использовать регулятор давления следящего действия РДС-1, который поставляется по отдельному заказу.
При заказе указать обозначение арматуры с требуемой длиной погружной части (в случае поставки электродов — условное обозначение измерительного электрода, шифр координат изопотенциальной точки) и номер ТУ. Например:
|
Арматура АПг-1-1200-ЭСП-04-14.7 |
ТУ РБ 05796587.010-99 |
|
Арматура ДПг-4М-8 |
ТУ РБ 05796587.009-98 |
