Преобразователь П-216.3 используется в составе анализаторов, предназначенных для непрерывных потенциометрических измерений активности ионов водорода (pH) в технологических водных растворах и пульпах, а также в системах автоматического контроля и регулирования технологических процессов различных отраслей народного хозяйства. П-216.3 это последняя разработка широко известной серии преобразователей П-201, П-205,
Преобразователь П-216.3 рассчитан на работу с любыми серийно выпускаемыми чувствительными элементами, например БГ-1, ДПг-4М, ДМ-5М и др.
Основные преимущества

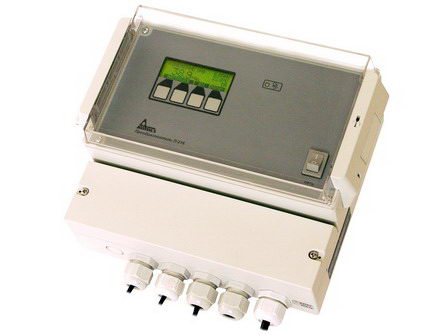

- Преобразователь выполнен в эргономичном, современном корпусе настенного исполнения с удобным расположением органов управления и гермовводов для подключения чувствительных элементов и исполнительных устройств. Корпус и внешние подключения имеют класс защиты IP 65, что позволяет эксплуатировать преобразователь в цеховых условиях.
- Преобразователь прост в эксплуатации, работает в диалоговом режиме с использованием подсказок оператору. Имеется оперативная самодиагностика и сигнализация о выходе измеряемой величины за пределы установленных допусков.
- Использование стандартного датчика температуры не требует настройки для измерения температуры и термокомпенсации электродов.
- Результаты настройки хранятся в энергонезависимой памяти отключенного от сети преобразователя неограниченно долго.
- Второй класс защиты по безопасности позволяет эксплуатировать преобразователь без защитного заземления. Имеется жила заземления в шнуре питания для защиты от кондуктивной индустриальной радиопомехи.
- За счет применения современной элементной базы ведущих мировых производителей электронных компонентов достигается высокая надежность преобразователя.
Прибор сертифицирован и внесен в Государственный реестр средств измерений.
Технические характеристики
Прибор выпускается в соответствии с ТУ РБ 400067241.004-2003
Наименование параметра | Значение | |
| Диапазон | pX (pH) | -20.00 ... 20.00 |
| mV | -3000 ... 2000 | |
| температура | -20.0 ... 150.0 °C | |
| Дискретность | pX (pH) | 0.01 |
| mV | 1 | |
| температура | 0.1 °C | |
| Основная погрешность по показаниям дисплея | pH | ±0.02 |
| mV | ±2 | |
| температура | ±0.5 °C | |
| Выходные сигналы | аналоговый | 0 ... 5 mA (Rн < 2 кОм) 4 ... 20 mA (Rн < 500 Ом) |
| цифровой | C2 (RS-232C) | |
| Относительная погрешность по выходным сигналам | ±1.0 % при ХN =< 5 pH; ХN =< 250 мВ ±0.5 % при ХN > 5 pH; ХN > 250 мВ | |
| Температурная компенсация | автоматическая или ручная 10 ... 50 °C | |
| Дисплей | графический ЖКИ | |
| Питание | (220+22-33) В или (36+3.6-5.4) В; (50±0.5) Гц | |
| Потребление | не более 7 В·А | |
| Габаритные размеры | преобразователя | 250 x 230 x 130 мм |
| упаковки | 300 x 280 x 150 мм | |
| Масса | преобразователя | 1.3 кг |
| комплекта | н/д | |
Модификации
Модификация | Описание |
| П-216.3 | Преобразователь со встроенным входным дифференциальным усилителем, имеющим два высокоомных входа, с индикацией результатов pH, мВ, °C и выходными унифицированными сигналами постоянного тока и напряжением питания 220 В |
| П-216.3-36В | Преобразователь со встроенным входным дифференциальным усилителем, имеющим два высокоомных входа, с индикацией результатов pH, мВ, °C и выходными унифицированными сигналами постоянного тока и напряжением питания 36 В |
Комплект поставки
Преобразователь П-216.3 | |
| - Преобразователь П-216.3 | 1 шт. |
| - Комплект принадлежностей | 1 шт. |
| - Формуляр | 1 шт. |
| - Руководство по эксплуатации | 1 шт. |
Габаритные размеры
