Блок гидравлический БГ-1Д

Блоки гидравлические /
Блок гидравлический БГ-1Д (далее – гидроблок) предназначен для определения активности ионов водорода (величины pH) в системе водоподготовки ТЭЦ и АЭС методом пробоотбора, может комплектоваться вместе с промышленными преобразователями, обеспечивающими измерение pH.

Гидроблок представляет собой арматуру, предназначенную для установки измерительного, вспомогательного электрода и датчика температуры. Посадочные места измерительной ячейки гидроблока рассчитаны для установки датчика температуры с диаметром погружной части до 5 мм длиной не более 55 мм (например, ТК-03 и др.) и измерительного стеклянного электрода с диаметром погружной части 13 мм и длиной не более 100 мм (например, ЭСТ-0601 или ЭС-10603/7).

Подключение гидроблока к преобразователю производится по дифференциальной схеме. В качестве электрода сравнения используется потенциалообразующий элемент ЭХСВ-1, устанавливаемый в бачок с хлористым калием, в качестве вспомогательного электрода – металлические фланцы измерительной ячейки.

Гидроблок в комплекте с электродами, датчиком температуры и измерительным преобразователем может использоваться для измерения показателя активности ионов водорода (величины pH) или других ионов (pX) и окислительно-восстановительного потенциала (Eh) в водных растворах, не содержащих фтористоводородную кислоту, ее соли и вещества, образующие осадки или пленки на поверхности электродов, а также измерения pH воды в системах водоподготовки ТЭЦ, АЭС и других отраслях народного хозяйства. По устойчивости к воздействию климатических факторов окружающей среды гидроблок соответствует группе исполнения В4 ГОСТ 12997.




Основные технические характеристики

Наименование параметра

Значение

Габаритные размеры, не более 250 х 500 х 160 мм
Масса, не более 5,0 кг

Гидроблок предназначен для работы в следующих условиях эксплуатации:

1) температура окружающего воздуха
от 5 до 50 °С
2) относительная влажность воздуха
до 80 %
3) атмосферное давление
от 86 до 106,7 кПа
4) вибрация в месте установки:
частота
от 5 до 25 Гц
амплитуда смещения
до 0,1 мм
Электрическое сопротивление изоляции цепи измерительного электрода относительно корпуса при температуре окружающего воздуха (20 ± 5) °С и относительной влажности от 30 до 80 %, не менее 1 ТОм
Электрическое сопротивление изоляции цепи вспомогательного электрода относительно корпуса при температуре окружающего воздуха (20 ± 5) °С и относительной влажности от 30 до 80 %, не менее 200 МОм
Температура анализируемой среды от 5 до 50 °С
Давление анализируемой среды на входе от 0,01 до 0,15 МПа
Расход анализируемой среды, не более 5 л/ч

Комплект поставки

Блок гидравлический БГ-1Д
Наименование
Обозначение
Количество
- Блок гидравлический БГ-1Д
МТИС5.135.001
1 шт.
МТИС5.135.001 РЭ
1 шт.

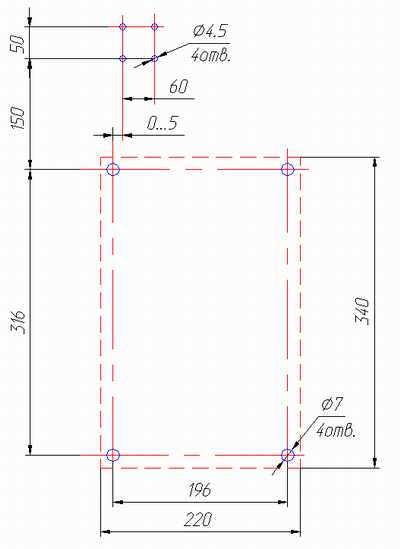

Габаритные размеры
