Арматура погружная АПгА

Арматура /

Арматура погружная АПгА предназначена для установки измерительных и вспомогательных электродов и их соединений с измерительными преобразователями анализаторов для измерения величин рХ (рН) и Еh, а также имеет встроенный температурный датчик, предназначенный для измерения температуры в растворах.

Арматура может применяться в водных растворах и пульпах, не содержащих фтористоводородную кислоту, ее соли и вещества, образующие осадки или пленки на поверхности электродов.

Арматура соответствует требованиям ГОСТ 12997-84 и ГОСТ 27987-88.

По устойчивости к воздействию климатических факторов окружающей среды арматура в обычном экспортном исполнении, предназначенная для районов с умеренным климатом, соответствует группе В4 ГОСТ 12997-84; для районов с тропическим климатом — 04 ГОСТ 15150-69.

При составлении заказа на арматуру необходимо указать исполнение арматуры.

Пример оформления заказа арматуры погружной АПгА, герметичной с длиной погружной части 1100 мм, корпусом, выполненным из стали 12Х18Н10Т и электролитическим ключом, выполненным из полипропилена:

Арматура погружная АПгА -2Н-1100














Основные технические характеристики

Варианты исполнения Длина погружной части, мм Подача калибровочного / промывочного раствора Материал детали, соприкасающейся со средой Вспомогательный электрод* Давление анализируемой среды, МПа (кгс/см2)
Корпус Ключ электролитический
АПгА -1Н ХХХХ1 С подачей Сталь 12Х18Н10Т Материал3 Проточный ЭХСВ-1 Герметичная от минус 0.09 (0.9) до плюс 0.6 (6)
АПгА -2Н Без подачи
АПгА-3Н С подачей - Непроточный ЭВП-08 Негерметичная от минус 0.09 (0.9) до плюс 0.025 (0.25)
АПгА-4Н Без подачи



Преимущества Применение температурного датчика в арматуре позволяет использовать преобразователи, имеющие возможность термокомпенсации pH в автоматическом режиме. Низкий вес арматуры позволяет оперативно осуществлять манипуляции с арматурой при проведении работ по калибровке.

Примечание

1. Длина погружаемой части может быть выбрана из ряда 950, 1100, 1250, 1450, 1600, 1850, 2000. По требованию потребителя допускается поставка исполнений АПгА-1, 2, 3, с длиной погружной части, не менее 250мм и не более 2250мм.

2. Арматура может применяться в водных растворах и пульпах, не содержащих фтористоводородную кислоту и ее соли.

Масса арматуры: АПгА – 8 кг.

Полный средний срок службы – 10 лет.



Комплект поставки

Обозначение Наименование и условное обозначение Кол Примечания
МТИС2.849.001 Арматура погружная АПгА 1 Для всех исполнений
МТИС4.062.001 Комплект принадлежностей КП-01 1 Для исполнений 1 и 2
МТИС4.062.001-01 Комплект принадлежностей КП-02 1 Для исполнений 3
МТИС4.070.016 Комплект запчастей ЗК-01 1 Для исполнений 1
МТИС4.070.016-01 Комплект запчастей ЗК-02 1 Для исполнений 2
МТИС4.070.016-02 Комплект запчастей ЗК-03 1 Для исполнений 3
МТИС2.849.001 РЭ Руководство по эксплуатации 1 Для всех исполнений АПгА

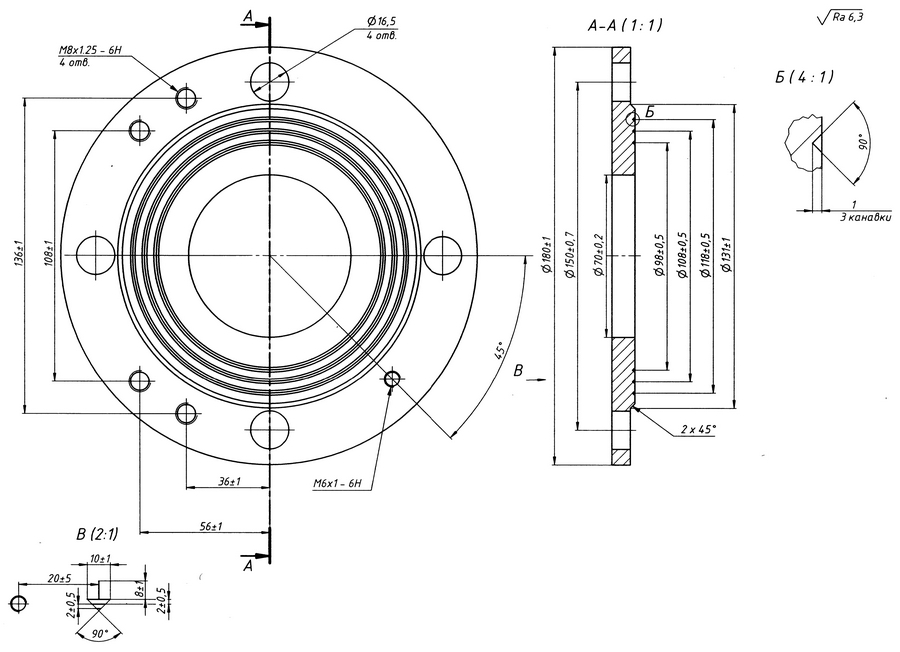

Чертеж фланцевой части
