Блок подготовки пробы

МТИС5.883.001 Блок подготовки пробы

Блок подготовки пробы обеспечивает постоянный уровень анализируемой пробы за счет слива ее избытка в дренаж, обеспечивает расход анализируемой воды через измерительную ячейку в пределах 3 ± 0,6 дм3/час.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. Габаритные размеры не более 140 х 130 х 25 мм.
2. Масса не более 0,25 кг.
3. Блок подготовки предназначен для работы в следующих условиях эксплуатации:

• температура окружающего воздуха (от + 5 до +50) °С;
• относительная влажность воздуха (от 30 до 80) %;
• атмосферное давление (от 84 до 106,7) кПа;

4. Давление анализируемой среды на входе от 0,01 до 0,2 МПа.
5. Температура анализируемой среды от 5 до 50 °С.
6. Расход анализируемой среды, не более 5 л/ч.

КОМПЛЕКТ ПОСТАВКИ

Наименование	Обозначение	Количество	Примечание

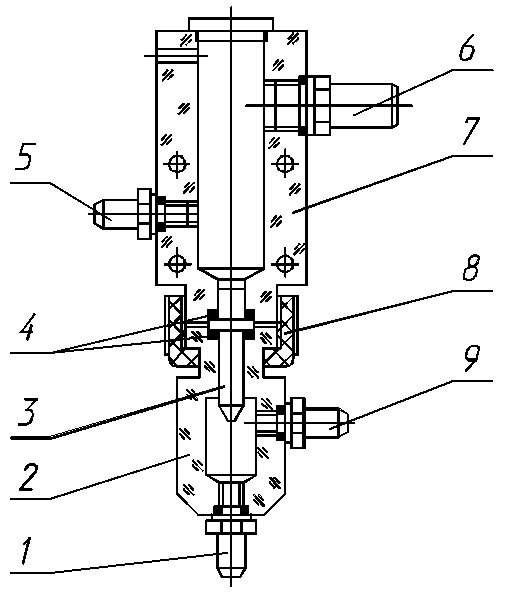

Блок подготовки пробы	МТИС5.883.001	1	Рис. 1
Блок подготовки пробы Техническое описание	МТИС5.883.001 ТО	1

ОПИСАНИЕ РАБОТЫ БЛОКА ПОДГОТОВКИ ПРОБЫ

Проба подается на входной штуцер 5.
При помощи калиброванного отверстия в сопле 3 и смешивает анализируемую воду с аммиачным паром в инжекторе 2.
Для защелачивания пробы применяется 25% водный раствор аммиака. Аммиачный пар поступает из бачка в инжектор 2 (рисунок 4) по трубке, подключенной к штуцеру 9.
Из штуцера 1 поступает проба, смешанная с аммиаком и подается в измерительную ячейку.
Штуцер 6 предназначен для сброса в дренаж излишков пробы, тем самым обеспечивая относительную равномерность прохождения пробы через измерительную ячейку.
Если происходит сброс пробы в дренаж, необходимо уменьшить подачу пробы через штуцер 5.
